A TENDER TERV Kft. mérőműszerei, felmérő egységei, eszközei

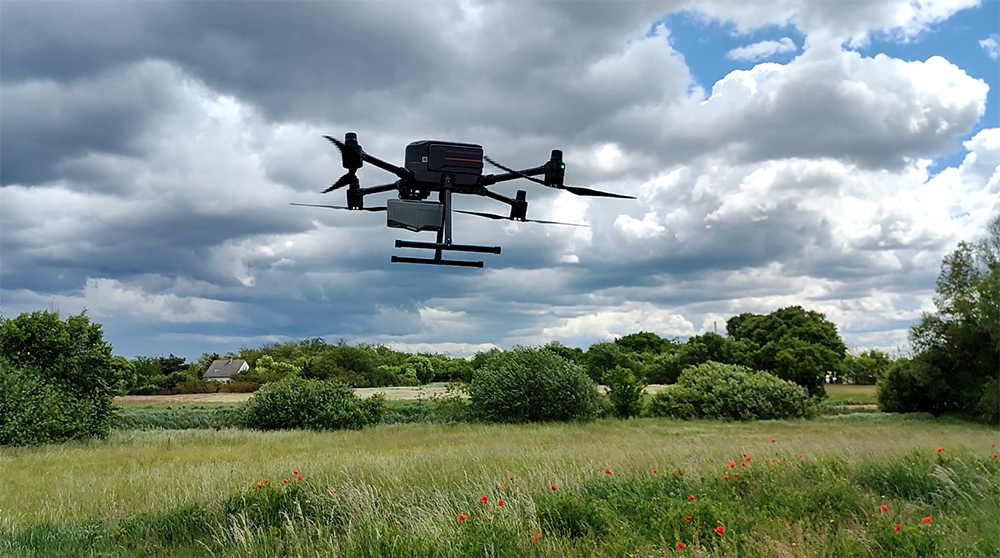

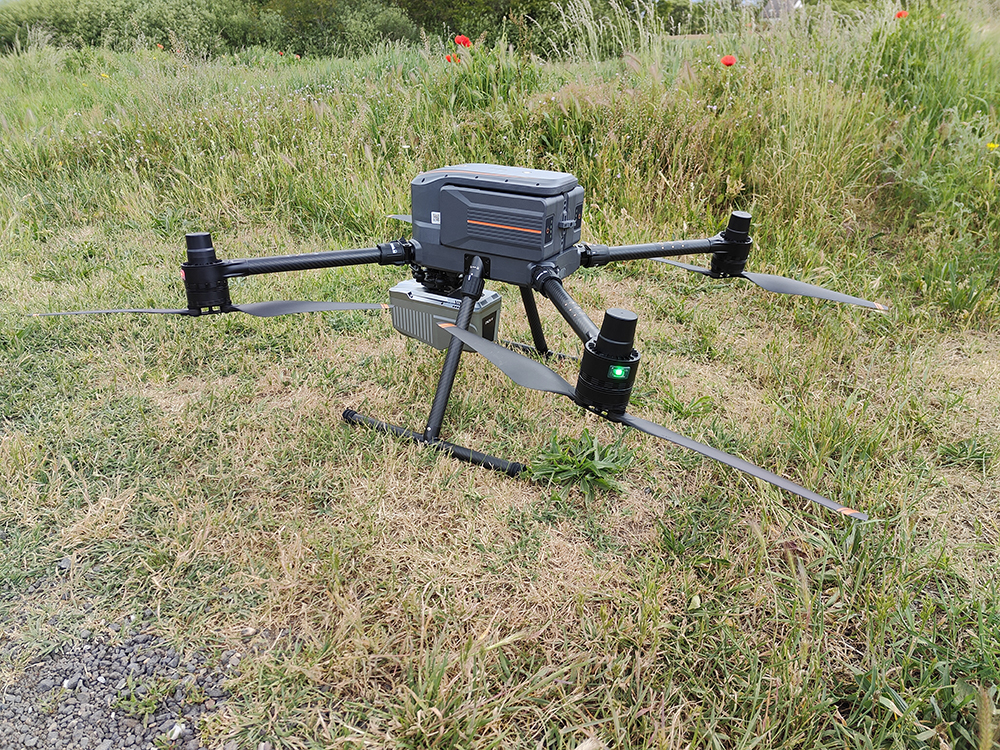

Drón légi adatgyűjtő radarral
Nagy felületű geodéziai felmérést, digitális terepmodell létrehozását segíti, gyorsítja a drón. Mezőgazdasági területen az öntözési tervek készítésének alappillére a felület pontos leképezésének. A légifelvételek a hagyományos képfeldolgozáson alapulnak, drónon lévő 1 db kamera készíti a felvételeket. A repülési idő akár 70 perc is lehet, és ez alatt 60-80 ha terület térképezését lehet elvégezni, ~100 méteres repülési magasságból.
Korábban a felmérést nagyban nehezítette a növényzet, növénytakaró, lombkorona. Ugyanis a terepfelszín nem határozható meg ortografikus eljárással ez esetben. Ezzel lényegében a tavasztól-őszig tartó időben csak nagyon korlátozottan lehet mezőgazdasági területek felületének mérését végezni.
A fejlett, többszörös célpont követő képességgel rendelkező drónunk visszaverődést is támogat a növényzet áthatolási képesség érdekében. A talajfelszínek rögzítése és a pontos digitális magassági modellek (DEM) és digitális felszíni modellek (DSM) létrehozása egyszerűvé válik még a sűrű növényzetű, nehéz környezetben is.
Nincs szükség külön mérőállomásra és további szakemberek bevonására, egy helyszíni kiutazással és berepüléssel precíz végeredmény érhető el.

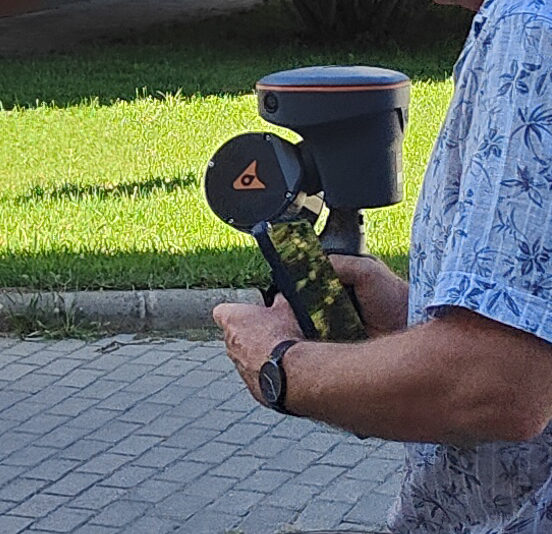

Sétáló scanner
Az RS 10 sétáló scanner a hagyományos GNSS RTK vevő egy nagypontosságú lézerszkennerrel van kiegészítve. Ez az un. Lidar technológia lehetővé teszi a környezet feltérképezését akár 70 méteres távolságig, 320.000 és 640.000 pont/másodperc feldolgozással. Ezzel a teljes környezet digitálisan leképezhető pontfelhő létrehozással. Ez által esetleges jelvesztés esetén a pontfelhőből leképezhetőek a terepi objektumok a valós pozíciójukban.
A Lidar technológiával gyors és pontos a helyszíni mérés, könnyű az utólagos irodai feldolgozás, és szinte lehetetlen elfelejtett vagy fel nem mért pont.
A mérés során előállított pontfelhőt át tudjuk adni nézegethető formában a Megrendelő részére. Akár virtuális helyszíni sétára is tudjuk invitálni a megrendelőt, a monitor előtt, élethű formában. Ezáltal a meglévő problémák, helyhiányok, ütközések könnyebben prezentálhatóak, és adott esetben akár egy Önkormányzati megrendelés esetén könnyebb a döntéshozók helyzete a műszaki beavatkozások terén.
Továbbá a pontfelhő alapú tervezésbe integrált BIM (Building Information Modeling) esetén a tökéletes valós állapot bemutatható 3 dimenzióban.

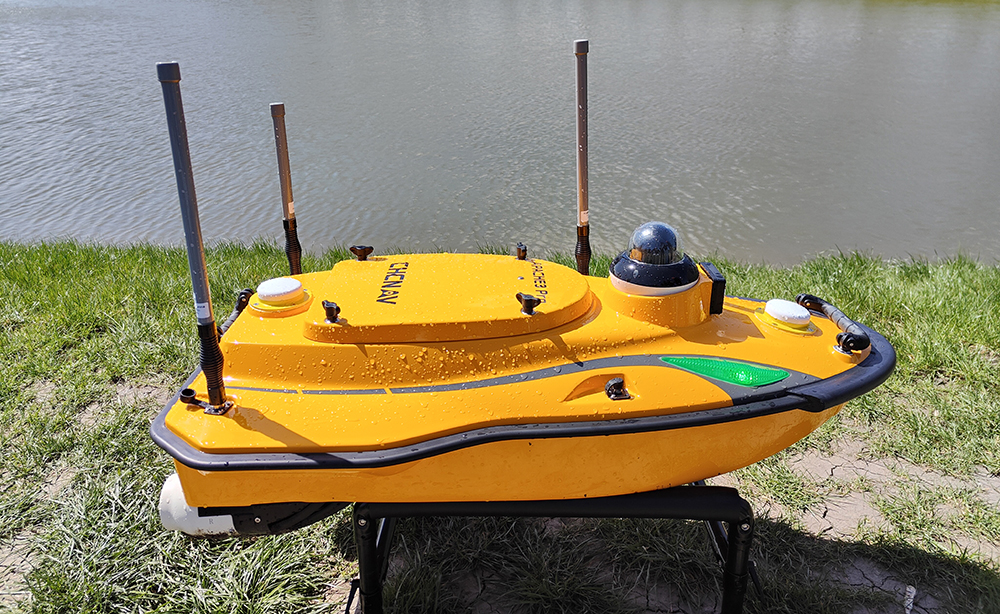

Drónhajó
Az APACHE3 típusú drónhajó egy könnyű, hordozható, sekély merülésű USV, mely alkalmazható tavakban, folyón, sőt akár tengeren is.
Ez a megoldás beágyazza a CHCNAV abszolút-lineáris technológiáját, amely lehetővé tesz egy teljesen automatikus, előre meghatározott autonóm üzemmódot akár ellentétes áramlási viszonyok esetén. A felmérési projektek egyaránt befejezhetőek mind manuális, mind automatikus üzemmódban, melynek maximum sebessége 6m/s, illetve 3m/s.
A drónhajó egy single beam technológiájú szonárral és GNSS RTK vevővel rendelkezik, ezáltal megfelel a sekélyebb vízek felmérési körülményeinek.
Georadar - Talajvizsgálat
Elektromágneses eltéréseken alapuló mérési eljárás.
A 3D georadar „lelke” tulajdonképpen a mérési eredményeket kezelő szoftver. Képes a mérési eredményeket egységes szerkezetbe foglaltan kezelni. A mért pontok adataiból összeállított 3 dimenziós kép, a mérés után gyakorlatilag azonnal a rendelkezésünkre áll.
A háromdimenziós grafikus ábrázolást is lehetővé tevő georadar , a talajszkennelés során 3-4 méter mélységig képes az anomáliák felderítésére. A talaj egységes összetételét megváltoztathatják adott esetben földalatti vízerek, üregek, elektromos földhálózatok, csővezetékek, barlangok és egyéb anomáliák, melyeket a georadarunk képes kimutatni! A 3D grafikai megjelenítésben történő könnyebb eligazodást segíti, hogy különböző színeket lehet hozzárendelni a különböző mélységekhez. Így jól elkülöníthetővé válnak a különböző mélységek, a domborzati térképhez hasonló módon kerül szemléltetésre az alattunk lévő anomália térkép.

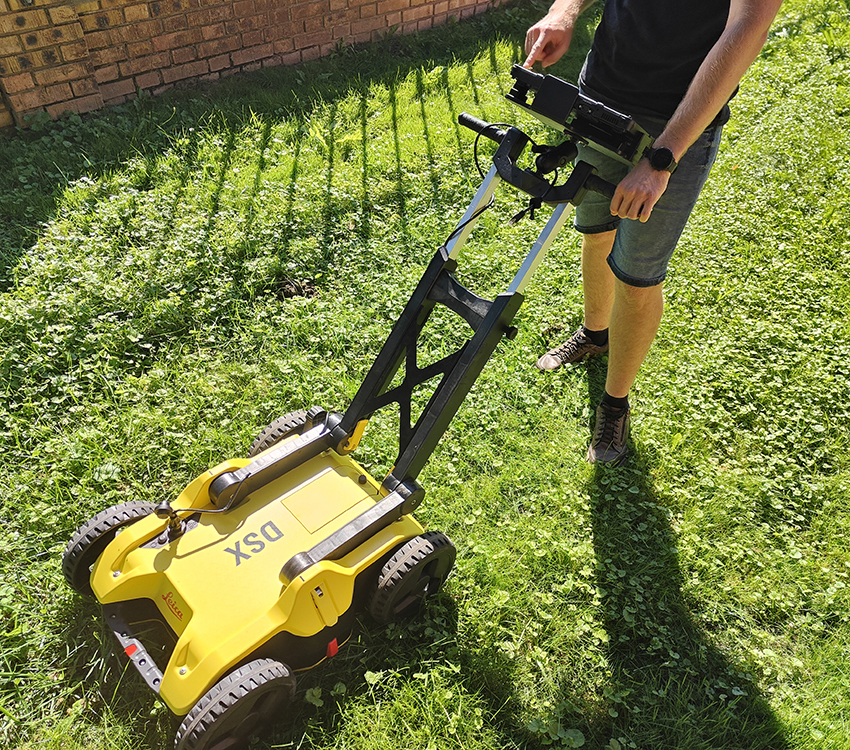

Közműérzékelő radar
A közműérzékelő radar minden potenciális veszélyforrást megtalál – még a nem vezető csöveket és száloptikai kábeleket is –, és a föld alatt húzódó infrastrukturális elemekkel való véletlen ütközés kockázatának csökkentése révén fokozza a biztonságot.
Legfontosabb előnyök
- Fokozott biztonság, mert a radar felismeri az összes potenciális veszélyforrást
- Gyorsabban megtalálhatja az infrastrukturális elemeket és gyorsabban megszüntetheti az üzemszüneteket, ha pontosan tudja, hol találhatók a föld alatti közművek
- Kétfrekvenciás antenna a mély és sekély célok egyidejű észleléséhez
- Könnyű adatgyűjtés és - értelmezés a radar egyszerű és intuitív szoftverével és adattárolási funkciójával
- Egyszerű adattárolás és exportálás a munka irodai utófeldolgozással való folytatásához
Érzékelési és föld alatti térképezési megoldás a nagy teljesítményű és masszív terepi tablettel, továbbá az intelligens kábelkeresőkkel és az átjátszókkal együtt a terepi radar a teljes körű érzékelési és föld alatti térképezési megoldás részét képezi, amely az üzlet felgyorsításával és hatékonyabbá tételével javítja az eredményességet. Az utófeldolgozó szoftverrel egyszerűen átalakíthatja a radaradatokat feldolgozható fájlokká, amiben bizonyos esetekben akár pár centiméteres pontossággal megadhatóak a földben lévő infrastruktúrális elemek.
